Описание услуги
Протаскивание дюкера — специализация «Дидал-СК»: устраиваем подводные переходы трубопроводов через реки, каналы, озёра и водохранилища «под ключ». В референсе — переходы через Вуоксу, Волхов, Лжу и работы на Вантовом мосту ЗСД в Санкт-Петербурге.
Полный цикл работ
- изыскания, промеры и разбивка створа перехода;
- разработка подводной траншеи экскаваторами на понтонах;
- изготовление оголовка и подготовка плети на берегу;
- протаскивание дюкера тяговыми лебёдками по дну траншеи;
- балластировка, обратная засыпка, исполнительная съёмка.
Технология протаскивания

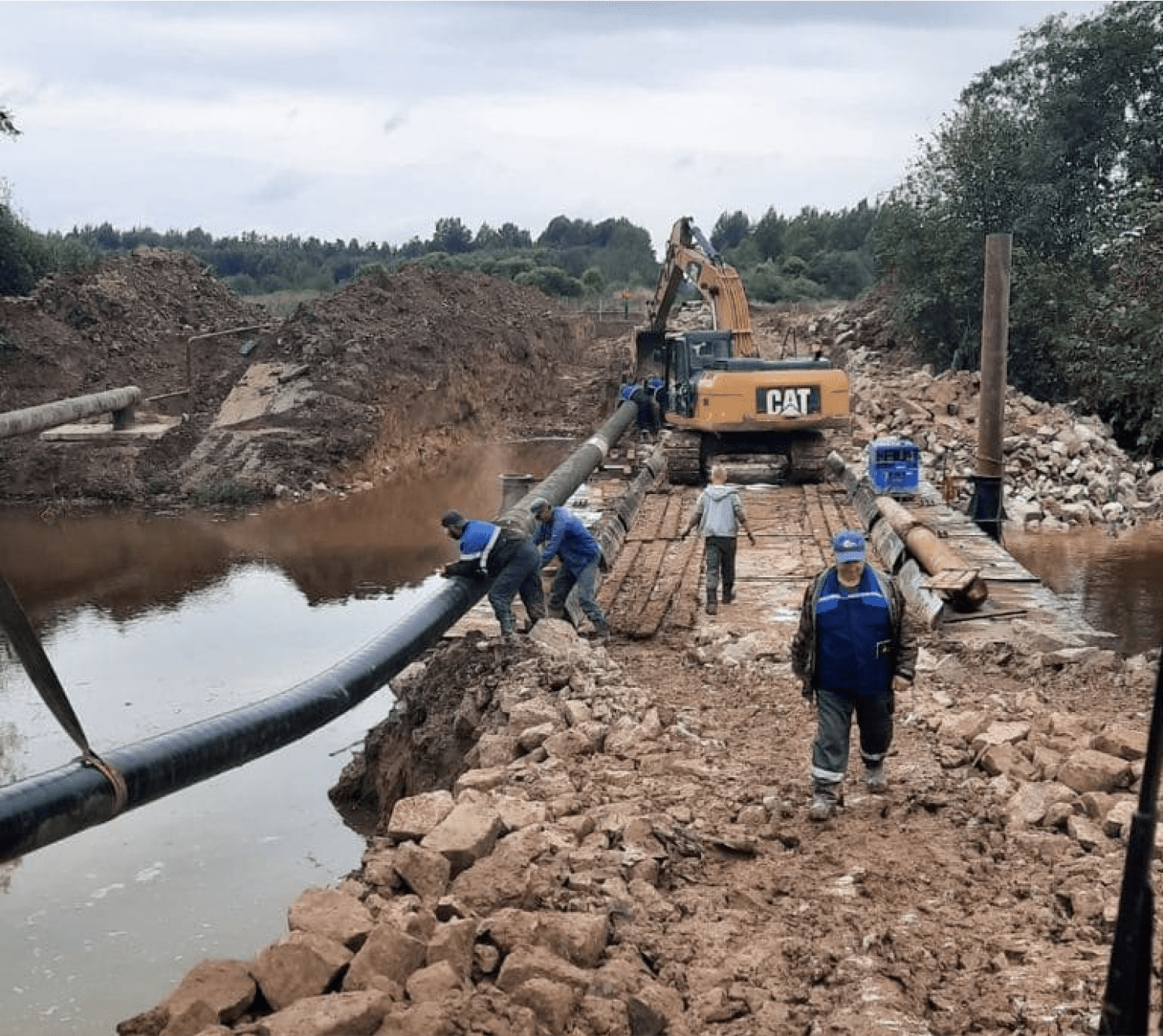

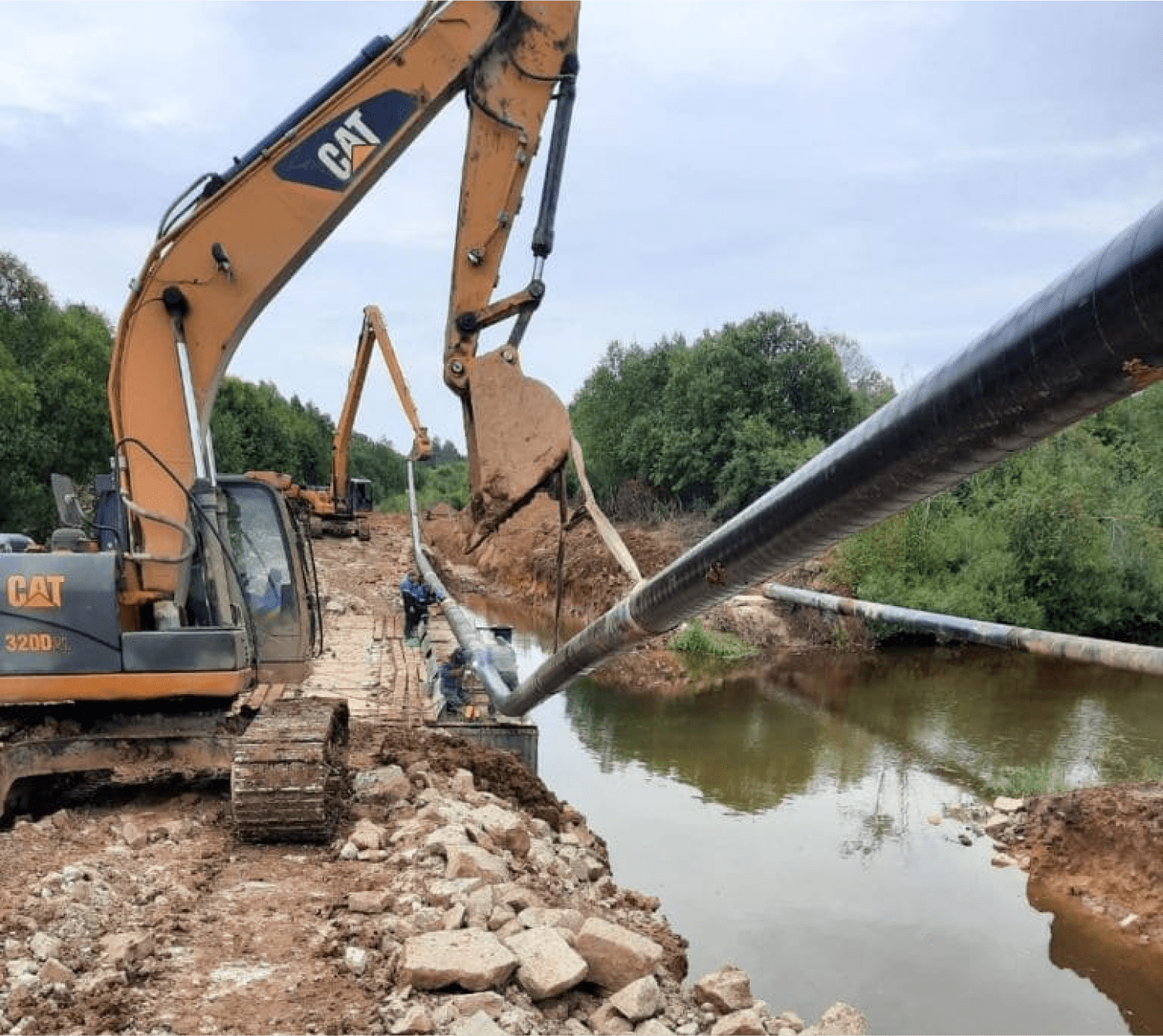

Сваренную и испытанную плеть трубопровода с оголовком спускают на спусковой дорожке к урезу воды. Тяговая лебёдка (ЛП-152 или аналог), закреплённая на противоположном берегу, протягивает плеть по дну подготовленной траншеи. Водолазы контролируют положение трубы на всём протяжении, после чего выполняется балластировка пригрузами и обратная засыпка. Финал — исполнительная съёмка и сдача перехода заказчику.
Что прокладываем
- газопроводы и нефтепроводы, продуктопроводы;
- водоводы и канализационные коллекторы;
- футляры кабельных линий связи и электроснабжения;
- стальные и полиэтиленовые (ПНД) трубы до 1420 мм.
Стоимость
Цена перехода зависит от диаметра, длины плети, геологии и ширины преграды. Пришлите проект или основные параметры — подготовим смету за 1–2 рабочих дня.
Как выполняются работы
- 1 ПодготовкаИзыскания, сварка и испытание плети дюкера на берегу, монтаж оголовка.
- 2 ТраншеяЭкскаваторы на понтонах разрабатывают подводную траншею по створу.
- 3 ПротаскиваниеТяговая лебёдка протягивает плеть по дну траншеи по направляющим.
- 4 Контроль водолазамиПроверка положения трубы, стыков и балластировки.
- 5 Засыпка и сдачаОбратная засыпка, исполнительная съёмка, сдача перехода.
Характеристики работ
- Диаметр трубопроводов
- до 1420 мм
- Длина перехода
- до 1000 м и более
- Тяговое усилие
- лебёдки ЛП-152 и аналоги
- Разработка траншеи
- экскаваторы на понтонах, до 16 м
- Водолазное сопровождение
- обследование, контроль укладки
- Балластировка
- пригрузы, УБО, обетонирование
- Обратная засыпка
- с контролем отметок
- Документы
- исполнительная съёмка перехода
Наш флот и спецтехника
Наведите курсор на точки — откроются характеристики техники. На мобильном — нажмите на точку.
Количество - 1 шт
- класс МПР – 3,0
- экскаватор – 90 т
- длина стрелы – до 26 м
- объем ковша – до 2,6 м3
- местонахождение – Санкт-Петербург
Количество - 9 шт
- длина стрелы - от 16 до 28 м
- снаряженная масса - от 20 до 90 т
- объём ковша - от 0,6 до 5 м3
Количество - 3 шт
- двигатель 90 л.с
- осадка 0,5 м
- доставляется автотралом
Количество - 1 шт
- объём трюма - 30 м3
- осадка порожнём/в грузу - 0,4/1,2 м
- доставляется автотралом
Количество - 1 шт
- два двигателя по 90 л.с
- длина - 7,5 м
- осадка 0,8 м
- может работать в грязной воде и на мелководье
- доставляется автотралом
Количество - 8 шт
- объём грузового трюма 20-30 м3
- осадка порожнём/в грузу - 0,4/1,2 м
- доставляется автотралом
Количество - 3 шт
- двигатель - 186 л.с.
- осадка - 0,4 м
- доставляется автотралом
Количество - 2 шт
- экскаватор - 40 т
- длина стрелы - 22 м
- объём ковша - 0,8 м3
- доставляется автотралом
Количество - 2 шт
- экскаватор - 30 т
- длина стрелы - 18 м
- объём ковша - 0,6 м3
- доставляется автотралом
Количество - 2 шт
- экскаватор - 20 т
- длина стрелы - 16 м
- объём ковша - 0,5 м3
- доставляется автотралом
Техника и флот для этой услуги
КупитьПроизводство экскаваторного сборно-разборного понтона с механической системой заколов18 500 000 ₽
КупитьПроект водолазной платформы на базе модульного сборно-разборного понтона «Дидал-МСП»22 500 000 ₽
КупитьПроизводство несамоходных разборных крановых понтонов катамаранного типа ДИДАЛ-КП16 000 000 ₽
АрендаАренда экскаваторного сборно-разборного понтона с механической системой заколовАренда — по запросу
АрендаАренда тяговой лебёдки ЛП-152Аренда — по запросу
АрендаАренда экскаваторов Caterpillar 320 DL, 320 D2L, 329 DL, 330 D, 336 D LMEАренда — по запросуГеография работ
Работаем по всей России: Санкт-Петербург и Ленинградская область, Северо-Запад, Москва и Подмосковье, Поволжье, Юг России и другие регионы. Производственная база — в Санкт-Петербурге. Сборно-разборные понтоны, шаланды и буксиры перевозятся автотралами, поэтому выезжаем даже на замкнутые и труднодоступные водоёмы, где нет судоходных путей. Мобилизация техники в среднем занимает от 5 до 14 дней в зависимости от региона.
Вопросы и ответы
Какие трубопроводы прокладываете дюкером?
Газо- и нефтепроводы, водоводы, канализационные коллекторы, кабельные каналы — стальные и ПНД любой протяжённости.
Чем протаскивание лучше НГБ (прокола)?
Дюкер экономичнее на широких преградах и в сложной геологии, не требует дорогих буровых комплексов, а положение трубы контролируется водолазами.
Что входит в ваши работы?
Полный цикл: траншея, оголовок, протаскивание, балластировка, засыпка, исполнительная документация.
Есть ли референсы?
Да: подводные переходы через реки Вуокса, Волхов, Лжа, работы на Вантовом мосту ЗСД в Санкт-Петербурге.
Как рассчитать стоимость перехода?
Пришлите проект или диаметр/длину перехода и характеристики водоёма — подготовим смету за 1–2 дня.
Заказать: протаскивание дюкера
Оставьте контакты — инженер перезвонит, уточнит задачу и подготовит расчёт стоимости. Или позвоните напрямую: +7 800 333-12-15
